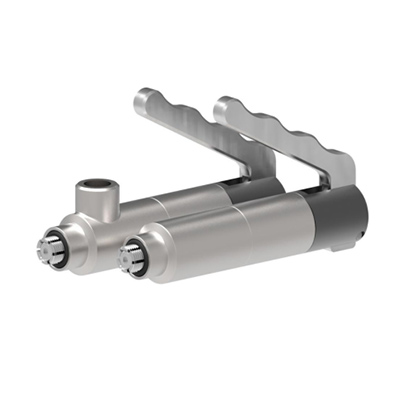

LNKL系列快速连接器
产品介绍：
LNKL系列快速连接器，用于内螺纹部件的气密性测试或压力测试，瞬间连接，可显著提高测试过程的连接效率和可靠性，利用快速连接器前端O型圈实现端面密封，对测试件端面的粗糙度有一定要求。特殊应用：既可提供更长或更短的快速连接器；也可以作为堵头来提供。
技术参数：
LNKL系列的技术参数
工作压力：入口B：从真空最高可达200 bar。
操作压力：入口P1，P2：6-12bar 压缩空气。
设计：主要结构部件采用防腐蚀性不锈钢和铝合金材质；可根据客户需求进行其它设计。
操作压力：入口P：4至12bar 洁净压缩空气。
密封件：主密封使用丁腈橡胶。可选用聚氨酯（Urethane）密封件用于磨损较大的应用环境。
泄露率：10-3mbar×l/s (10-4Pa×m3/s)
*此为标准品最低泄漏率；我们可以按需求提供更低泄漏率的装置；这取决于客户提供的详细规格（测试方法，测试温度和测试压力）以及客户所提供样品的品质（即密封面表面处理情况，粗糙度和尺寸允许公差）。
操作步骤：
1、按下手柄，将快速连接器插入待测螺纹内；
2、松开手柄，快速连接器就此连接上。

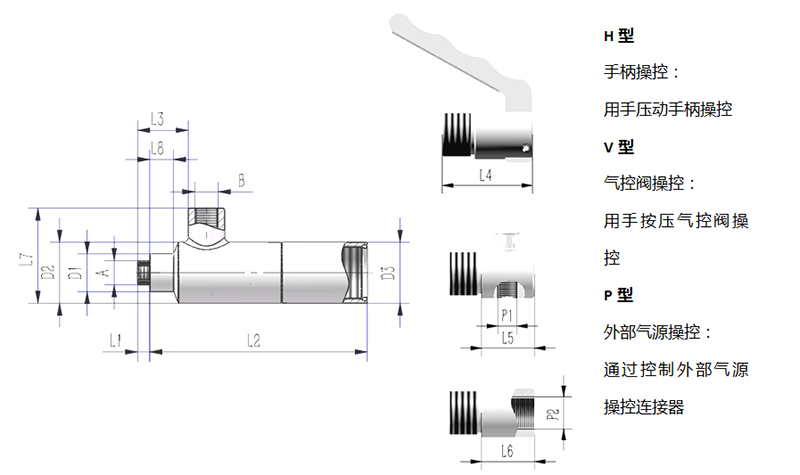

操作形式：
规格尺寸：
| 外形尺寸 | B1 | D1 | D2 | D3 | L1 | L2 | L3 | L4 | L5 | L6 |
| 1 | G 1/8" | 15.5 | 25 | 25 | 5.2 | 89.1 | 15.6 | 29.7 | 24 | 18 |
| 2 | G 1/4" | 19.5 | 27 | 27 | 6.5 | 89.6 | 13.6 | 30.7 | 18 | 18 |
| 3 | G 3/8" | 24 | 32 | 32 | 8 | 96.1 | 14.6 | 34 | 18 | 18 |
| 4 | G 1/2" | 30 | 36 | 36 | 9 | 99.5 | 14.3 | 35 | 18 | 18 |
| 5 | G3/4" | 33.1 | 43.5 | 36 | 9.7 | 136 | 16.2 | 36 | 18 | 18 |
| 6 | G3/4" | 37.7 | 49 | 36 | 9.7 | 136 | 16.2 | 36 | 18 | 18 |
| 7 | G1" | 41.7 | 49 | 36 | 12.7 | 136 | 11.7 | 36 | 18 | 18 |
| *规格尺寸以mm来表示 | ||||||||||
性能特点：
公制ISO螺纹
外形尺寸
螺纹A
Lmin*（mm）
快速连接器零件号
堵头零件号
1
M10X0.75
9
LNKL-M200-01
LNKL-M200-01P
1
M10X1.0
9
LNKL-M200-02
LNKL-M200-02P
1
M10X1.25
9
LNKL-M200-03
LNKL-M200-03P
1
M10X1.5
9
LNKL-M200-04
LNKL-M200-04P
2
M12X1.0
10.5
LNKL-M201-01
LNKL-M201-01P
P
M12X1.25
10.5
LNKL-M201-02
LNKL-M201-02P
2
M12X1.5
10.5
LNKL-M201-03
LNKL-M201-03P
2
M12X1.75
10.5
LNKL-M201-04
LNKL-M201-04P
2
M14X1.0
10.5
LNKL-M202-01
LNKL-M202-01P
2
M14X1.5
10.5
LNKL-M202-02
LNKL-M202-02P
2
M14X2.0
10.5
LNKL-M202-03
LNKL-M202-03P
3
M16X1.0
11
LNKL-M203-01
LNKL-M203-01P
3
M16X1.5
11
LNKL-M203-02
LNKL-M203-02P
3
M16X2.0
11
LNKL-M203-03
LNKL-M203-03P
3
M18X1.0
11
LNKL-M204-01
LNKL-M204-01P
3
M18X1.5
11
LNKL-M204-02
LNKL-M204-02P
3
M18X2.0
11
LNKL-M204-03
LNKL-M204-03P
4
M20X1.0
12
LNKL-M205-01
LNKL-M205-01P
英制直管螺纹依据DIN ISO228-1标准
| 外形尺寸 | 螺纹A | Lmin*（mm） | 快速连接器零件号 | 堵头零件号 |
| 1 | G1/8” | 9 | LNKL-G100 | LNKL-G100P |
| 2 | G1/4” | 10.5 | LNKL-G101 | LNKL-G101P |
| 3 | G3/8” | 11 | LNKL-G102 | LNKL-G102P |
| 4 | G1/2” | 12 | LNKL-G103 | LNKL-G103P |
| 4 | G3/4” | 12 | LNKL-G105 | LNKL-G105P |
| 5 | G1” | 15 | LNKL-G106 | LNKL-G106P |
| *Lmin：最短螺纹长度 | ||||
BST(锥形管螺纹)
| 外形尺寸 | 螺纹A | Lmin*（mm） | 快速连接器零件号 | 堵头零件号 |
| 1 | BSPT 1/8” | 9 | LNKL-B100 | LNKL-B100P |
| 2 | BSPT 1/4” | 10.5 | LNKL-B101 | LNKL-B101P |
| 3 | BSPT 3/8” | 11 | LNKL-B102 | LNKL-B102P |
| 4 | BSPT 1/2” | 12 | LNKL-B103 | LNKL-B103P |
| 4 | BSPT 3/4” | 12 | LNKL-B105 | LNKL-B105P |
| 5 | BSPT 1” | 15 | LNKL-B106 | LNKL-B106P |
| *Lmin：最短螺纹长度 | ||||
NPT-螺纹（依据ANSI/ASME B 1.20-1983标准）
| 外形尺寸 | 螺纹A | Lmin*（mm） | 快速连接器零件号 | 堵头零件号 |
| 1 | NPT 1/8” | 9 | LNKL-N100 | LNKL-N100P |
| 2 | NPT 1/4” | 10.5 | LNKL-N101 | LNKL-N101P |
| 3 | NPT 3/8” | 11 | LNKL-N102 | LNKL-N102P |
| 4 | NPT 1/2” | 12 | LNKL-N103 | LNKL-N103P |
| 5 | NPT 3/4” | 15 | LNKL-N105 | LNKL-N105P |
| 6 | NPT 1” | 15 | LNKL-N106 | LNKL-N106P |
| *Lmin：最短螺纹长度 | ||||
LNKL系列快速连接器的特殊型式
加长型LNKL系列快速连接器，用于外部空间有限的内螺纹部件的压力测试，可根据客户实际需求定制。
