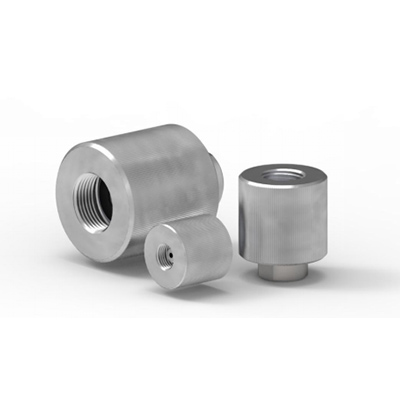

LWKN系列快速连接器

产品介绍:
LWKN系列快速连接器,用于对外螺纹部件的压力和真空测试、加注、封堵和放空等等;用手指把该快速连接器旋进螺纹测试件直到O型密封圈有适当的压缩为止;密封无需扳手、密封胶和生料带;丁腈橡胶(NBR)-密封件可以满足大多数的工况要求; 该LWKN系列连接器可以作为一个带介质入口的连接器,也可以作为一个堵头。
相关产品:
技术参数:

LWKN系列技术参数

工作压力:从真空最高达350bar。


设计: 主要结构部件采用防腐蚀性不锈钢材质,密封材料为丁腈橡胶(NBR),可根据客户需求进行其它设计。


泄露率: 10-3mbar×1/s  (10-4Pa×m3/s)

*此为标准品最低泄漏率,我们可以按需求提供更低泄漏率的装置,这取决于客户提供的详细规格(测试方法,测试温度和测试压力)以及客户所提供样品的品质(即密封面表面处理情况,粗糙度和尺寸允许公差)。


测试步骤:

1、如右图所示,将LWKN系列快速连接器旋入测试件螺纹;

2、用手指轻轻拧紧,使快速连接器密封O形圈得到适当压缩;

3、LWKN系列快速连接器就此连接上,即可施加测试压力;

4、使用完毕后,应先切断测试压力后,再旋出快速连接器。


规格尺寸(mm):


外形尺寸 B1 D1 L1 L2
1 G1/8″ 22 25.2 35.2
2 G1/4″ 27 26.2 40.2
3 G3/8″ 32 27.9 37.9
4 -- 35 27.9 37.9
5 G1/2″ 37 32.7 50.7
6 G3/4″ 44 33.7 51.7
7 G1″ 52 39.4 59.9

性能特点:

公制ISO螺纹

外形尺寸 螺纹A** B Lmin*mm 允许测试压力 快速连接器零件号 堵头零件号
1 M10X1.0 G 1/8” 8 50bar LWKN-M001 LWKN-M001P
2 M12X1.5 G 1/4” 10 50bar LWKN-M002 LWKN-M002P
2 M14X1.5 G 1/4” 10 50bar LWKN-M003 LWKN-M003P
3 M16X1.5 G 3/8” 11 50bar LWKN-M004 LWKN-M004P
4 M18X1.5 G 3/8” 11 50bar LWKN-M005 LWKN-M005P
5 M20X1.5 G 1/2” ** 50bar LWKN-M006 LWKN-M006P
5 M22X1.5 G 1/2” 12 50bar LWKN-M007 LWKN-M007P
6 M24X1.5 G 3/4” 14 50bar LWKN-M008 LWKN-M008P
6 M26X1.5 G 3/4” ** 50bar LWKN-M009 LWKN-M009P
*Lmin:最短螺纹长度 **指可按需提供

英制直管螺纹 依据DIN ISO228-1标准

外形尺寸 螺纹A B Lmin*mm 允许测试压力 快速连接器零件号 堵头零件号
1 G1/8” G1/8” 12 50bar LWKN-G001 LWKN-G001P
2 G1/4” G1/4” 12 50bar LWKN-G002 LWKN-G002P
3 G3/8” G3/8” 12 50bar LWKN-G003 LWKN-G003P
4 G1/2” G1/2” 12 50bar LWKN-G004 LWKN-G004P
5 G3/4” G3/4” 12 50bar LWKN-G005 LWKN-G005P
6 G1” G1” 12 50bar LWKN-G006 LWKN-G006P
*Lmin:最短螺纹长度


NPT-螺纹(依据ANSI/ASME B 1.20-1983标准)

外形尺寸 螺纹A 最大直径(mm B Lmin*mm 允许测试压力 快速连接器零件号 堵头零件号
1 NPT 1/8” 5 G1/8” 9.7 50bar LWKN-N001 LWKN-N001P
2 NPT 1/4” 7 G1/4” 14 50bar LWKN-N002 LWKN-N002P
3 NPT 3/8” 10.5 G3/8” 14 50bar LWKN-N003 LWKN-N003P
4 NPT 1/2” 14 G1/2” 19 50bar LWKN-N004 LWKN-N004P
5 NPT 3/4” 18 G3/4” 19 50bar LWKN-N005 LWKN-N005P
6 NPT 1” 24 G1” 20.5 50bar LWKN-N006 LWKN-N006P
*Lmin:最短螺纹长度 **指可按需提供


依据SAE  J514  JIC37°标准

外形尺寸 螺纹A Lmin*mm 最大测试压力 快速连接器零件号 堵头零件号
1 UNF 3/8”-24 11.2 350 bar LWKN-S001 LWKN-S001P
1 UNF 7/16”-20 12.7 350 bar LWKN-S002 LWKN-S002P
1 UNF 9/16”-18 14.2 350 bar LWKN-S003 LWKN-S003P
1 UNF5/8”-18 15.7 350 bar LWKN-S004 LWKN-S004P
2 UNF 3/4”-16 19 350 bar LWKN-S005 LWKN-S005P
2 UNF 7/8”-14 22.4 350 bar LWKN-S006 LWKN-S006P
2 UN 1 1/16”-12 25.4 350 bar LWKN-S007 LWKN-S007P
3 UN 1 1/16”-14 25.4 350 bar LWKN-S008 LWKN-S008P
*Lmin:最短螺纹长度
