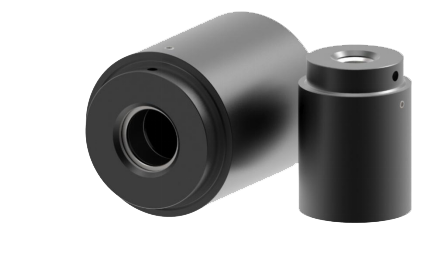

KLW系列快速连接器技术参数

工作压力：入口B：从真空至最高35bar，其他压力范围可按需提供。当应用在受压环境下时，KLW系列快速连接器必须被一个固定装置所固定，仅对于真空应用环境下，不需要固定装置，对工作压力在10bar以上的情况来说，推荐用聚氨酯（urethane）密封件，控制压力必须相应地增加，比如说使用一个控制压力的调压器。

操作压力：入口P：4至12bar 洁净压缩空气，带控制压力的调压器，液压达42bar。

设计：壳体，活塞和垫圈为铝质合金。

密封件：主密封件和O形圈采用丁腈橡胶（NBR）材质。

可选用聚氨酯（Urethane）密封件用于磨损较大的应用环境。

泄露率：

10-3mbar×l/s (10-4Pa×m3/s)

*此为标准品最低泄漏率，我们可以按需求提供更低泄漏率的装置，这取决于客户提供的详细规格（测试方法，测试温度和测试压力）以及客户所提供样品的品质（即密封面表面处理情况，粗糙度和尺寸允许公差）。

使用步骤：

1、用固定夹具将快速连接器固定好；将测试件插入快速连接器，施加控制气源，快速连接器密封连接完成，施加测试压力。

2、断开连接时，先释放测试压，后释放控制压。将快速连接器移开。

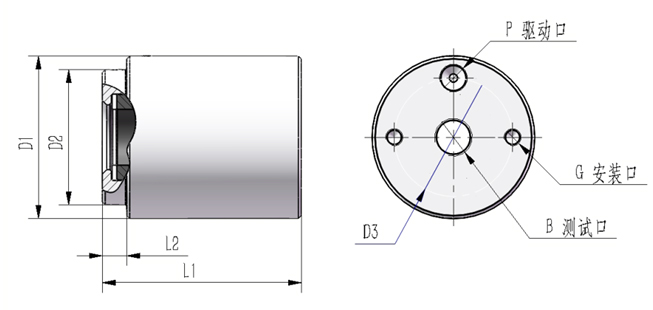

规格尺寸（mm）：

“*”代表外形尺寸001，‘P’是位于快速连接器直径上方，而不是在它的表面上。

KLW系列快速连接器的特殊型式

如标准型不能满足您的使用要求，我们将为您提供专属解决方案，欢迎咨询。
