随着科技快速发展和人们日益高要求的生活品质，防水等级成为了人们购买各种电子产品时必须关注的一项指标。在IP防水等级中，数字越高代表防水性能越好，对应的测试压力也会不同。

IP54等级

IP54等级是较低的防水等级，要求产品在轻微的喷溅和灰尘下仍能正常操作。其测试压力相对比较低，一般在1-5kPa左右。这种防水等级适用于一些日常使用的产品，比如笔记本电脑等。而在汽车电子领域，一些必须防止雨水渗入的控制器、传感器等也会被要求达到IP54的防水等级。

IP67等级

IP67等级则是比较高的防水等级，要求产品能够在1米深的水中停留30分钟而不会出现问题。测试压力也随之提高，达到了10kPa左右。这种防水等级非常适用于智能手机等手持电子产品。此外，一些传感器、控制盒等电器产品也需要达到IP67等级，以确保其在恶劣的工作环境中依然能够正常工作。

电子产品，手机，手表对IP的要求已经具有普遍性，苹果，三星，以及国内的大部分品牌手机都会通过IP67的测试，

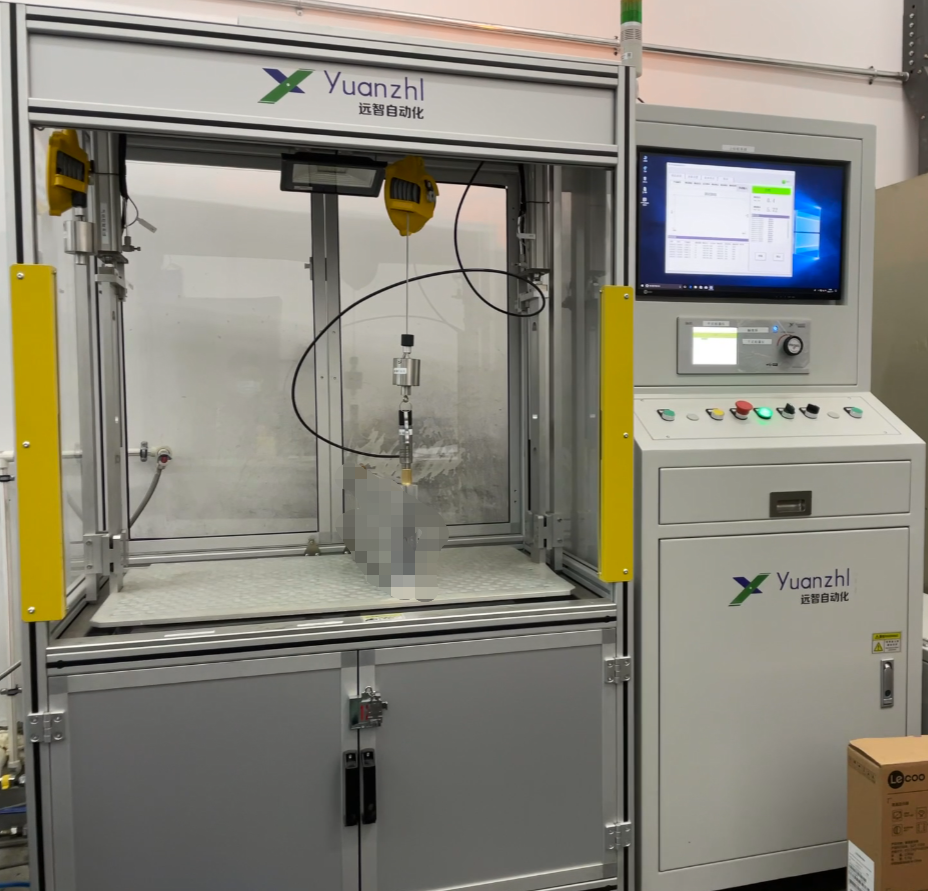

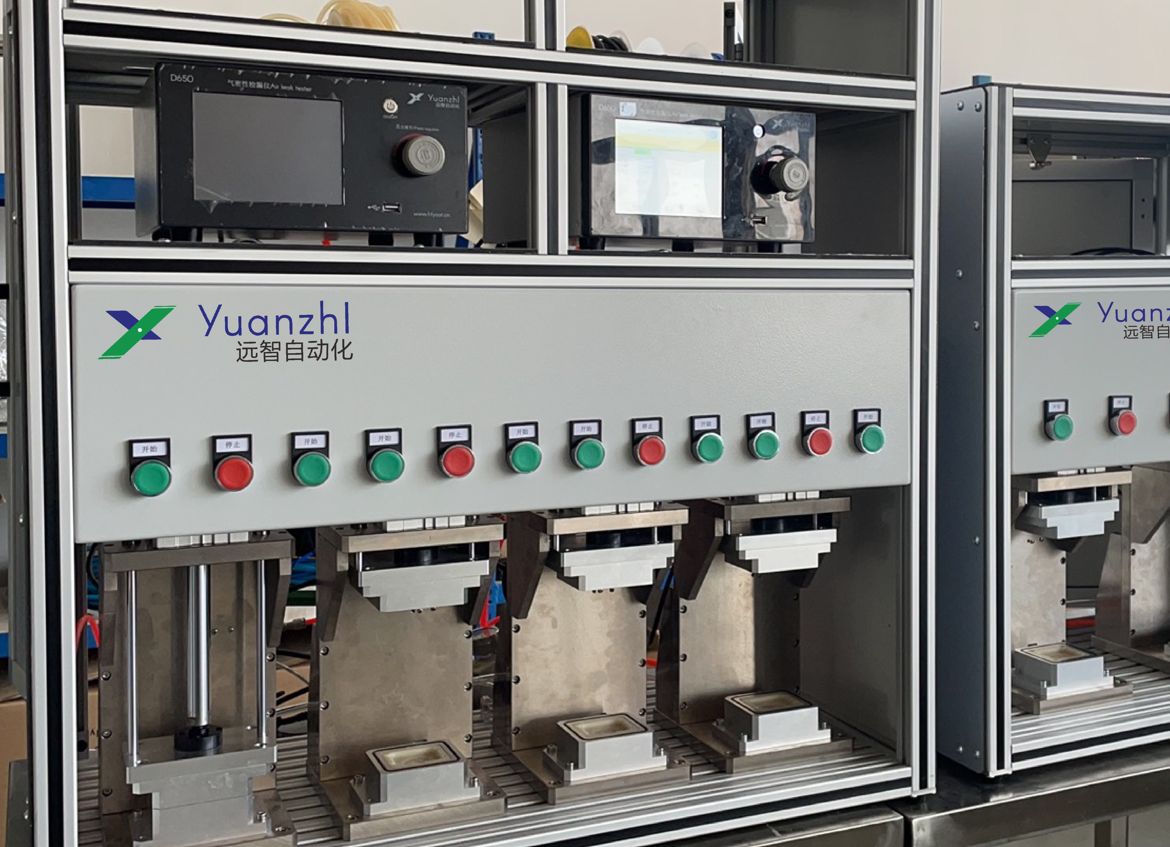

下面是一款手表的防水气密测试设备

针对防水手表，手机实际使用的环境一般在大气环境中，不受压力，提出要达到IP67的防水要求，主要是因为产品可以水洗，或者可以佩戴游泳，这样提高了产品本身的要求，实际洗手时承受的水压极小，但是成为了产品的卖点之一。

户外的摄像头，电表，控制箱也需要满足一定的防水等级，作为固定的设备，一般满足放喷溅的IP54等级即可，但是众多客户采用了IP67的标准，这是对产品质量的提高。

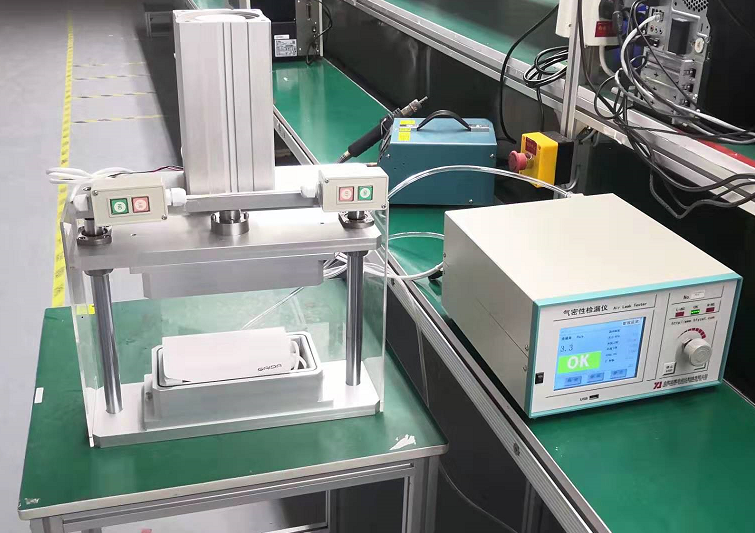

下图的一款户外摄像机采用的就是15kPa的测试压力进行测试，满足在5s泄漏值不大于30Pa的质量控制标准。

IP68等级

产品能在1米深的水中停留超过30分钟而不出现问题，超过30分钟，这个没有具体的规定，具体由用户或者制造商自己把握，并且具有防尘和耐撞击功能。测试压力更高，实际中，很多客户会咨询IP68使用多大的测试压力，这让很多客户犯难，因为IP68的规定达到了10kPa。这种防水等级适用于一些极端条件下的电子产品，比如潜水相机、救生器材等。

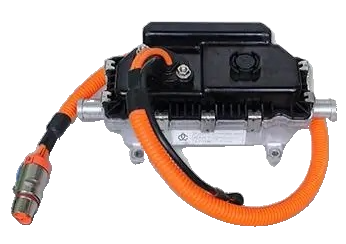

那么在实际中又如何知道或者确定采用什么样的测试条件了，我们举一个例子，下面是一款新能源使用的电子冷却泵。

电子冷却泵的使用有水的环境中，而且是对液体是一个运输的过程，动态对冷却液体进行循环，对制造商来说，这也是IP67的要求，但是因为在实际的工况是带压工作，而且压力较大，液冷泵的工作就是讲冷却液在整个热管理的液冷板，电池冷却管路，或者电机的冷却管路进行循环，而在这些内部工作的液体压力达到了2bar，而本身电子液冷泵因为内部采用了电子控制，需要防止液体流入电子pcb或者芯片电路内部，避免造成更大的损失，一旦循环泵停止工作，就会造成整体热管理系统停止工作，而发生事故。

所以在客户的实际现场，远智自动化公司的工程师和客户进行了大量的实验，确定了测试的技术标准和参数。采用了D650气密检漏仪和A830检漏仪，这两款都是可以达到5bar 的工作压力。测试采用了较为严格的指标，15s的泄漏不能超过30Pa。

下图为远智自动化提高的液冷泵，新能源汽车电子水泵的气密检测设备。

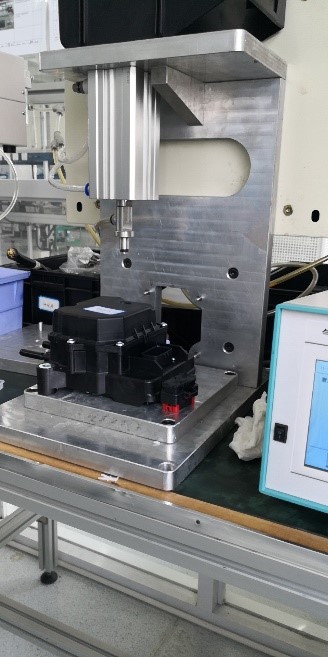

尿素控制器的高压力气密测试

再看看下面的一款产品，实际客户也是要求的IP68测试，但是最后和客户沟通协商采用了1MPa的测试压力，泄漏值为5ML/min。与标准规定的水深1米又很大的差距的。

没有最高，只有更高

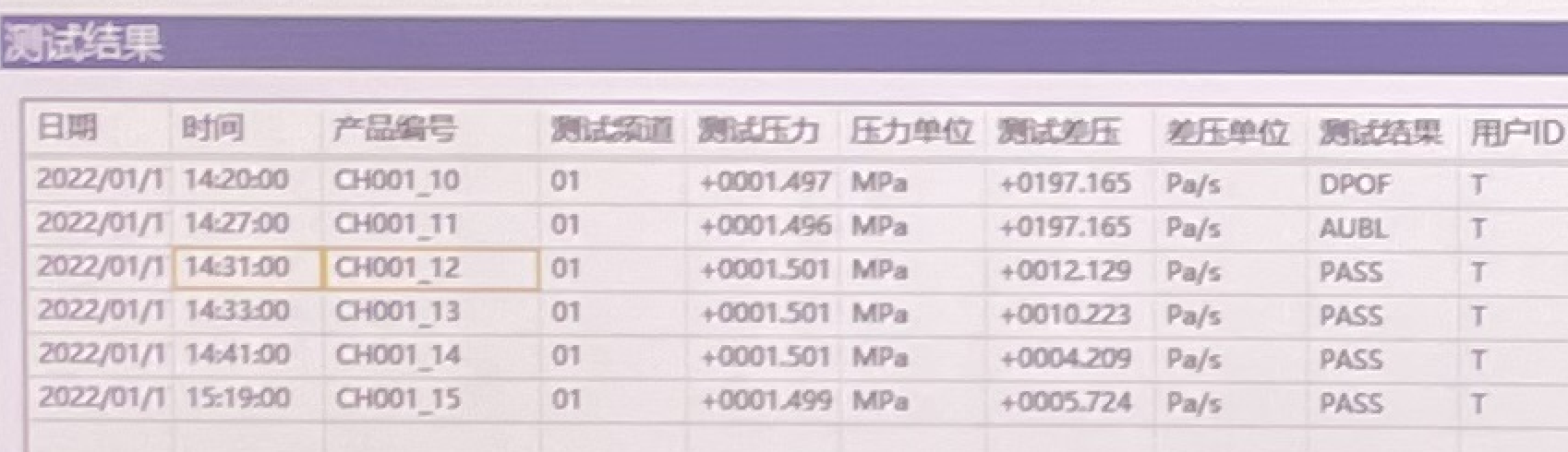

我们生活面对的IP67或者IP68一般到3-5bar就很大了，刚刚提到的1MPa就是很高的，但是在军工行业还是又更高的，某电子所一款用在雷达散热的零件，实际使用中采用了1.5MPa的测试压力，测试值是60s，泄漏值在100Pa。高压测试，小泄漏，这是非常严格的测试，目的是保证军工产品质量的过硬。

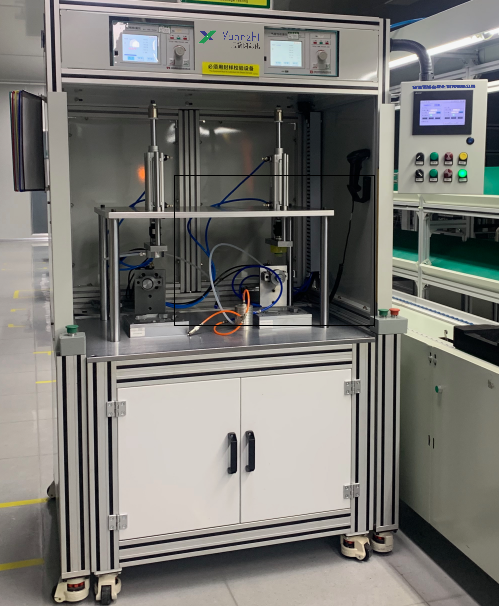

新能源汽车驻车加热器及暖风散热器

汽车的加热器有电加热和通过液体水循环加热，电加热顾名思义是采用电的方式，不涉及到IP防护等级，采用液体循环，就同样需要进行漏水测试，加热或者常温液体不能泄漏出来，那会带来安全风险和隐患。和汽车散热器一样，通过水系统，汽车的散热水系统常规都在1.8bar-2bar。但是部分客户采用了4bar的压力进行测试，保证整个系统可以达到最高的测试效果。

通过上面我们看到IP67和IP68的要求在《IP防水等级》中规定的水深是明确的，但是实际应用中是变化的，具体采用什么样的标准，以实际的情况进行，需要大量的实验工作。

IP防水测试时气密检漏仪的选择

在实现防水等级要求的过程中，气密测试是非常关键的一步。气密测试要求测试设备具有一定的压力控制和精度，以精确地测试产品的密封性能。测试压力也会根据产品类型和防水等级的要求进行相应的调整。

气密检漏仪

依据压力划分为直压型和差压型，直压型采用压力传感器或者压力变送器采集压力，并根据压力的释放，判断压力是否下降，这种方式精度低，目前国内的压力传感器准确度普遍在0.25%F.S，如果使用满量程100kPa，那么可以得到确定的准确度时100*0.025kpa，就是0.25kpa，也是250Pa.虽然众多检漏仪制造商通过软件算法进行了修正，但是无法突破传感器本身的限度，说明这里传感器只能测量大约250Pa的泄漏值，且线性和温度特性都受制于准确度。

差压型检漏仪

差压检漏仪基于差压传感器作为测量本体，常规的都是在0.07-0.2%F.S的准确度，采用1000Pa量程的传感器采集显示，物理准确度达到了0.7-2Pa,相对于直压法的仪器准确度提高了100-200倍。极大的测试的效率和准确，提高质量。选择气密仪器进行密封测试，为的是提高产品质量，不应该选择不符合要求的仪器，那反而会降低产品的质量。

远智自动化自成立10多年来，一直深耕于气密仪器的研发和应用，研制出符合气密仪使用的差压传感器，体积小，准确稳定，适合模块化的仪器装配。

最后需要注意的是，防水等级和气密测试虽然很重要，但并不能完全保证产品在水环境下使用的安全性。在实际使用中，用户也需要注意持续时间、水温、水质等因素，以免损坏产品和影响安全。
