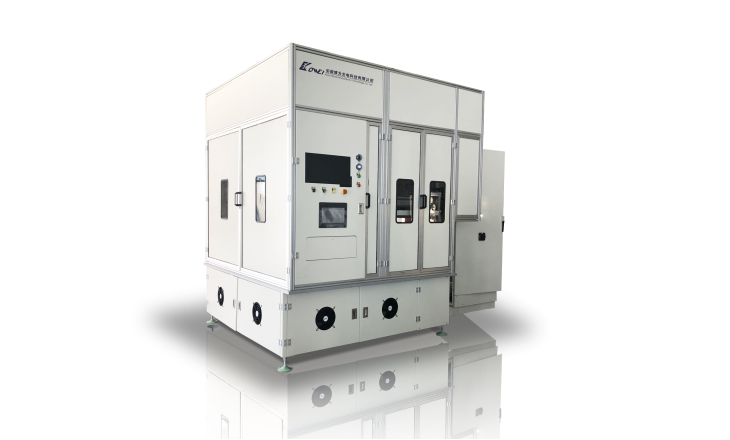

锂电行业真空箱氦检漏系统
产品介绍：适用于锂电池电芯壳体的泄漏检测，自动化程度高，能实现全自动无人化生产。设备可满足机械手同步上料、下料，工件单独检漏、单独记录，合格品和不合格品自动分拣、输送，极大的减少了人工操作造成的失误。该设备检漏精度高，误检率低，符合客户产能需求，适合现代化生产线。
应用行业
适用于电芯、模组、水冷板、PACK包、超级电容等泄漏检测。
技术参数：
|
氦检仪测漏范围 |
Leakage detection range of helium detector |
1.0×10-2-1.0×10-13Pa•m3/s |
|
测试腔体密封性 |
Test the tightness of the chamber |
<20Pa |
|
测试腔体自身密封性检测 |
Self sealing test of test chamber |
抽真空至 20Pa，保压 2min 以后开始测试，1min 内测试腔体的压降≤80Pa |
|
注氦压力可调 |
Adjustable helium injection pressure |
0.01~0.2MPa |
|
检测节拍 |
Detection beat |
方形锂电池：6PPM/12PPM/24PPM 圆形锂电池：25PPM/50PPM/75PPM/100PPM/150PPM |
|
调节精度 |
Adjustment accuracy |
0.001Mpa |
|
充氦后电池内部压力偏差 |
Adjustment accuracy Internal pressure deviation of battery after helium charging |
±5Kpa |
|
氦检时间 |
Helium test time |
≤8s（时间可调） |
|
真空箱真空泵极限真空度 |
Vacuum tank vacuum pump limit vacuum degree |
≤40Pa |
|
抽速 |
Pumping speed |
≥100L/min |
|
工件真空泵极限真空度 |
Limit vacuum degree of workpiece vacuum pump |
≤50Pa |
|
检测口压力 |
Pressure of inspection port |
30Pa |
|
真空箱开门方式 |
Door opening mode of vacuum box |
上下合模式 |
性能特点：
自动化水平高：配线，自动上下料
检测精度高：检漏仪最小可检漏率E-12Pa.m3/S
质量性能保证：主要配置全球集优采购，专业化技术团队
非标定制，一体化设计
PLC控制、触摸屏操作、主要数据实时监控
