气密性流阻通流仪器为实现对曲轴箱通风总成、旁通阀（以下简称工件）进行气密性流阻通流测试的专用综合仪器，作为在线仪器,要实现对产品100%检查,仪器为半自动式，气密性采用气密性性检漏仪实现。整个项目采用两种仪器满足测试需求。

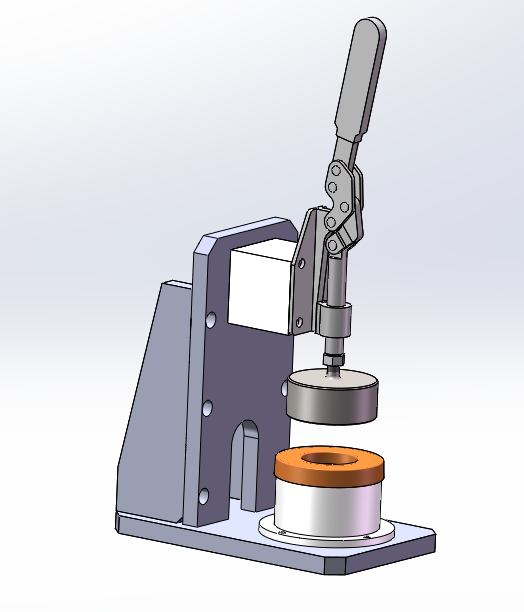

  工件气密性检测采用D650差压式气密性检测仪进行检测，流阻和泄漏通流采用定制非标仪器进行检测。气动元件采用国内外知名品牌。封堵采用手动封堵。

  流阻和泄漏通流检测仪器控制系统采用PLC控制；触摸屏显示，可以对工件的进行流阻和泄漏通流进行检测。仪器可兼容多种工件检测，通过触摸屏可选取独立的检测模式和调整检测参数，结束后具有报警功能，提醒操作人员工件是否合格，

  总成流阻测试仪器定制化产品

  本功能为检测工件的通气阻力。使用流量调节阀调节进口的定量气体流量，检测工件进出气口两端的压差变化，要求满足在进气流量在60L/min，压差小于1kpa。进气差压在110L/min，压差小于1.5kpa。仪器分辨在±0.1 kpa，整体精度在1%F.S。

  旁通阀泄漏通流测试

  本功能为检测旁通阀的通气阻力。使用机械调压阀调节压力，计算通过工件两端的压差，泄漏检测时检测工件的压差，要求满足在压差在1.5kpa，流量要小于150ml/min。通流时检测工件的压差，要求满足在压差在4kpa，流量要大于20L/min。仪器分辨在±0.1 kpa，差压分辨精度在1 ml/min 。整体精度在1%F.S.。

  电机气密性检测设备

  电机气密性检测设备为实现对电机（以下简称工件）进行泄漏检测的专用设备，作为在线设备,要实现对产品100%检查。

  设备采用自动方式进行检测。设备到位后，下部顶升机构将工装板顶起，上部封堵气缸封堵住工件，设备对工件进行气密性检测。密封材质选用聚氨酯，封堵可靠。设备采用对比检测方式，一次检测两个工件，第一个工件检测完成后，切换检测第二个工件。
